Может быть эффективно использован для измерения расхода сжатого воздуха, азота, кислорода, С02, гелия или других некоррозивных и негорючих газов под давлением до 16 бар
Запатентованная система обратного затвора для безопасного монтажа.

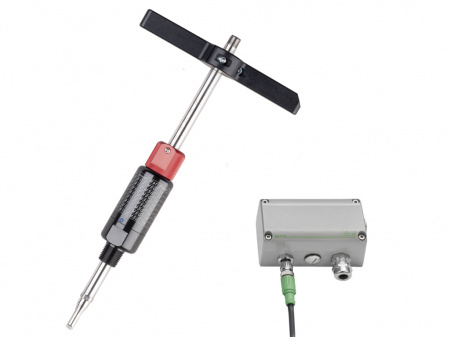

Расходомер ЕЕ776 - это новый стандарт быстрого, безопасного и простого монтажа. Запатентованная система обратной защиты/обратного затвора/отдачи сочетает в себе три функции в одном устройстве:
- Система обратного затвора. Во время установки датчик может быть выдвинут только в одном направлении, и не выпадет ни в каком случае, даже если его отпустить.
- Герметичность. Герметичное уплотнительное кольцо при установке под давлением не пропускает воздух.
- Точное позиционирование. Точное позиционирование по отношению к глубине погружения и направлению упрощает использование и гарантирует точные результаты измерения.
Высокая точность измерения - до 1,5% от измеряемого значения, и большой диапазон измерений - до 200 Нм/с достигаются благодаря ориентированной калибровке на заводе, исходя из давления в 9 бар. Для оптимальной адаптации к различным задачам измерения, ЕЕ776 может быть заказан в двух диапазонах: 0,2...100 Нм/с или 0,2...200 Нм/с, а также с сенсорами двух различных длин: с максимальной глубиной погружения 165 мм или 315 мм. Внутренний диаметр трубопровода, в котором будут производиться измерения, может быть внесён в датчик при помощи USB-порта и программного обеспечения, которые входят в комплект поставки. Для вывода измеряемых значений доступны два вида выходных сигнала. В зависимости от области применения, они могут быть настроены как аналоговый выход (напряжение или ток), реле, или импульсный выход для измерения потребления.
Дополнительный рукав позволяет последующую установку датчика в существующие трубопроводы и это без отключения системы питания.
Преимущества
- Система обратного затвора
- Долговременная стабильность
- Высокая точность
- Минимальное время отклика
- Простая установка
- Регулировка в соответствии с требованиями применения
Применение
- Системы ОВК
- Мониторинг сжатого воздуха
- Измерение расхода сжатого воздуха
- Измерение потока технических газов
Производитель | E+E Electronik |
Диапазон измерений | |
Рабочее давление, бар | 16 |
Диапазон измерений, %RH | 0…99%, без конденсации |
Диапазон измерений, °С | -20...80 |
Диапазон измерений, м/с | 0...100, 0...200 |
Диапазон температур | |
Температура окружающей среды, °С | -20...60 |
Температура рабочей среды, °С | -20...80 |
Точность измерений | |
Точность, %ВПИ | ±1,5% |
Точность, °С | ±0,7° |
Общие характеристики | |
Выходные сигналы | RS485 / ModBus, 0...20мА, 4...20мA, 0...20В, 0...5В, 0...10В |
Степень защиты | IP65 |
Диаметр трубы | DN50 - DN700 |
Время отклика | < 1 сек |
Максимальный импульсный ток | 200 мА |
Материалы | Корпус: Металл (AlSi3Cu), Трубка сенсора: Нержавеющая сталь, Головка сенс.: Нержавеющая сталь / стекло, Шаровый кран: Латунь , Мультиконтроллер: Аллюминий |
Электрическое соединение | Кабельный ввод M16, винтовые клеммы макс. 1,5 мм2 (AWG 16), опционально с разъемом M12x1, 8 pole M12x1 |
Внешний интерфейс | USB |
Среда | Сжатый воздух или неагрессивные газы |
Питающее напряжение | 18 - 30 В AC/DC |
Функция реле | есть |
Другие характеристики | Электромагнитная переносимость EN61326-1, EN61326-2-3 |
Опции | |
Опция 1 | Без дисплея, С дисплеем, Длина кабеля 2м,5м,10м, Доп. выравниватель давления 4 - 20мА датчика давления |
Опция 2 | Рукав DN50 (2“), DN65 (2 1/2“), DN80 (3“), DN100 (4“), DN125 (5“), DN150 (6“), DN200 (8“), DN250 (10“), DN300 (12“) |
Опция 3 | Сварочный ниппель, Шаровый клапан 1/2“, Шаровый клапан 1/2“ для пар.изм, Адаптер Rp1/2“ IT до NPT 1/2“ ET |
Сертификаты | |
Интервал между поверками | 5 лет |
Сертификат | Свидетельство об утверждении типа средств измерений AT.C.29.001.A №69503 |
Применение в отраслях | |
Отрасли применения | общепромышленное применение |
Отрасли | Отрасли машиностроения, Химическая промышленность, Вентиляция промышленных объектов |
