Встраиваемый расходомер EE771, подходит для измерения расхода воздуха и газов (в том числе кислорода) в трубопроводах диаметром от DN15 до DN50.
Эффективен в использовании для измерения расхода сжатого воздуха, азота, кислорода, С02, аргона и других не агрессивных газов. Поставляется в комплекте с шаровым краном. Диапазон измерений данного расходомера – от 0,5 до 200 м/с
Помимо температуры (T) датчик выдает значения стандартизованного объемного расхода (V'n), стандартизованного расхода (vn) и массового расхода (m '). Встроенный сумматор регистрирует потребление (Qn). Датчик подходит для воздуха, азота, CO2, O2, аргона или других некоррозионных, негорючих газов с давлением до 16 бар (232 фунт / кв. дюйм).
Преимущества
- Высокая устойчивость к загрязнению
- Долговременная стабильность
- Высокая точность
- Минимальное время отклика
- Простая установка
- Регулировка в соответствии с требованиями применения
- Быстрая замена датчика в линии
Применение
- Измерение расхода сжатого воздуха
- Счетчик сжатого воздуха
- Измерение массового расхода промышленных газов
Точность и надежность
EE771 устанавливает новые стандарты точности измерений и воспроизводимости благодаря заводской настройке на 7 бар в зависимости от области применения. Доступна компенсация динамического давления через 2-проводной вход 4–20 мА. Чувствительный элемент с горячей пленкой E + E, использующий новейшую тонкопленочную технологию, отличается превосходной долгосрочной стабильностью, быстрым временем отклика и выдающейся надежностью.
Простой монтаж

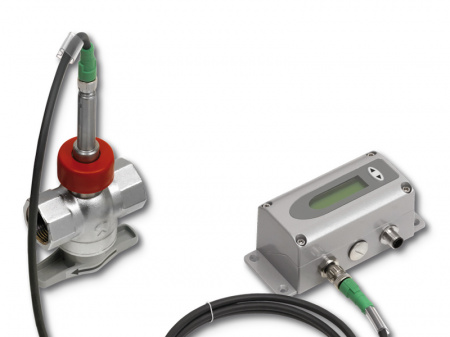

Уникальная концепция монтажа, включающая измерительный клапан с функцией отключения, позволяет быстро устанавливать и снимать устройство с кратковременным прерыванием потока. Он обеспечивает высокую точность измерения благодаря точному и воспроизводимому позиционированию чувствительной головки в трубе.
Универсальные варианты вывода
EE771 имеет два свободно масштабируемых выхода, конфигурируемых как аналоговый выход по току или напряжению, релейный выход или как импульсный выход для измерения потребления. Опционально измеренные данные доступны через интерфейс Modbus RTU или M-BUS (Meter-Bus). Настраивается и регулируется пользователем Бесплатное программное обеспечение для настройки продуктов EE-PCS и дополнительный адаптер для настройки упрощают настройку EE771.
| Производитель | E+E Electronik |
| Основная измеряемая величина | Q'n (м³/ч), V'n, m', t °C |
| Диапазон измерений | |
| Рабочее давление, бар | 16 (номинальное), PN16 |
| Диапазон измерений, %RH | 0...100%, без конденсации |
| Диапазон измерений, °С | -20...80 |
| Диапазон измерений / Разрешение | 0.5 - 200 нм/с |
| Диапазон измерений, м/с | 0...100, 0...200 |
| Диапазон температур | |
| Температура окружающей среды, °С | -20...60 |
| Температура рабочей среды, °С | -20...80 |
| Точность измерений | |
| Точность, %ВПИ | ±1,5% |
| Точность, °С | ±0,7° |
| Общие характеристики | |
| Принцип измерения | термо-анемометрический |
| Выходные сигналы | RS485 / ModBus, 0...20мА, 4...20мA, M-BUS интерфейс, Switch / реле, Импульсный, 0...5В, 0...10В |
| Степень защиты | IP65 |
| Диаметр трубы | DN15 - DN50 |
| Питающее напряжение | 18 - 30 В AC/DC |
| Функция реле | есть |
| Сертификат Ростехнадзора | есть |
| Опции | |
| Опция 1 | Соединительный кабель HA010816, 5 pins - 2 м, М 12, HA010817, 5 pins - 6 м, М 12, HA010818, 5 pins - 10 м, М 12 |
| Сертификаты | |
| Интервал между поверками | 5 лет |
| Сертификат | Свидетельство об утверждении типа средств измерений AT.C.29.001.A №69503 |
| Применение в отраслях | |
| Отрасли применения | общепромышленное применение |
| Отрасли | Пневмоаудит |
Расход газа рассчитывается с помощью счетчиков, измеряющих объем потока. Поскольку плотность газа, и следовательно его объем, зависят от давления и температуры, измеренное значение может отклоняться из-за преобладающего давления или температуры. Объем газа в зависимости от давления и температуры можно описать формулой p · V / T = Constant (p: давление, V: объем, T: температура).
