Датчик дифференциального давления EE600

Датчик дифференциального давления EE600

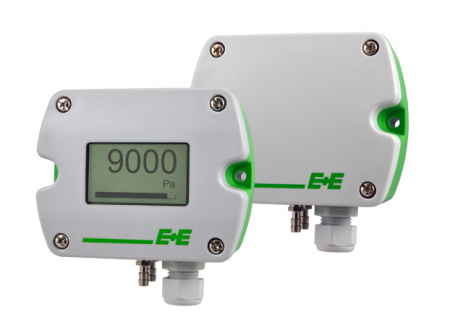

EE600 изготовлен для осуществления точных и надежных измерений дифференциального давления в системах вентиляции, обогрева и кондиционирования, в сфере автоматизации зданий и наблюдения за системами фильтрации.

Прибор имеет функцию выбора диапазона с полным диапазоном 1,000 Па (4 дюйма гидростолба) и 10,000 Па (40 дюймов гидростолба). Кроме измерений в воздушной среде, прибор, также, возможно применять в невоспламеняющихся и в неагрессивных газах. Пьезорезиситивный сенсорный элемент обеспечивает долговременную стабильность. Измеряемые данные доступны на аналоговом выходе, где токовый сигнал и сигнал напряжения доступны одновременно на клеммах, оснащенных пружинными зажимами.

ЕЕ 600

Корпус с классом защиты IP65 / NEMA 4 позволяет минимизировать расходы на установку прибора. Внешние монтажные отверстия позволяют производить установку при закрытой крышке корпуса, защищая электронику от пыли и грязи.

ЕЕ 600

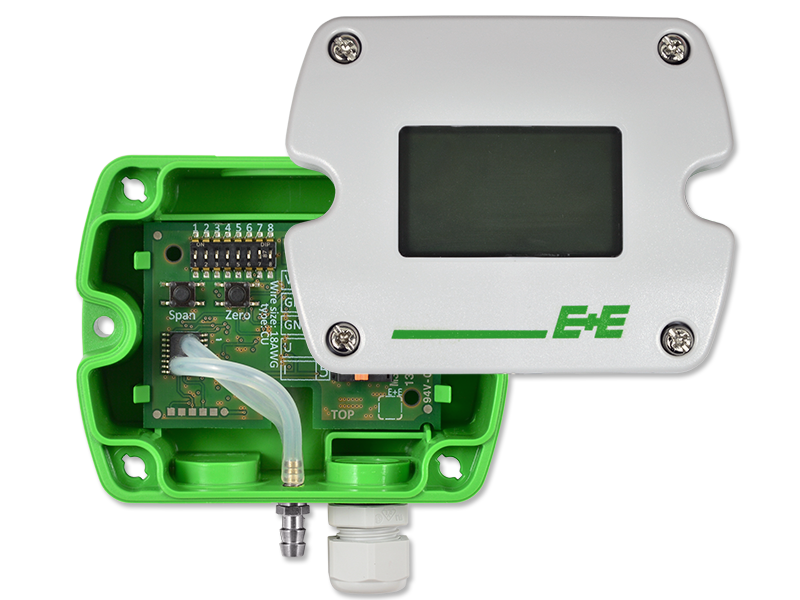

С помощью переключателей типа DIP на электронной плате пользователь может выбирать диапазон давления, выходной сигнал, временные константы, а также, единицы измерения и функции подсветки большого дисплея. Пользователь может легко осуществить настройку нуля и амплитуды с помощью контрольных кнопок на электронной плате.

Технические характеристики

Производитель E+E Elektronik
Класс пылевлагозащиты IP65
Время отклика 50 мс / 500 мс / 2 с / 4с (DIP1)
Принцип измерения пьезорезистивный, не сквозн
Напряжение питания 15-35 В DC или 24 В AC ±20 %
Влажность 0...95 % относит. влаж. (без конденс.)
Потребление 18 мА (без дисплея) 43 мА (с дисплеем)
Аналоговый выход 0-5 В или 0-10 -1 мА < IL < 1 мА
Дисплей графический, с подсветкой




ЭКСПЕРТ В ИЗМЕРЕНИИ ДИФФЕРЕНЦИАЛЬНОГО ДАВЛЕНИЯ
EE600/ EE610 ДЛЯ ПРИМЕНЕНИЯ В СИСТЕМАХ ВЕНТИЛЯЦИИ, ОБОГРЕВА И КОНДИЦИОНИРОВАНИЯ
Датчики перепада давления EE600 измеряет перепад давления в диапазоне 0 ... 1000 Па или 0 ... 10000 Па
EE610 предназначен для диапазона низкого давления ± 100 Па однонаправленного и двунаправленного
Высокоточные датчики подходят для воздуха и невоспламеняющихся и неагрессивных газов
Измеренные данные доступны на аналоговом выходе и на большом графическом дисплее

EE600 — ДАТЧИК ДИФФЕРЕНЦИАЛЬНОГО ДАВЛЕНИЯ

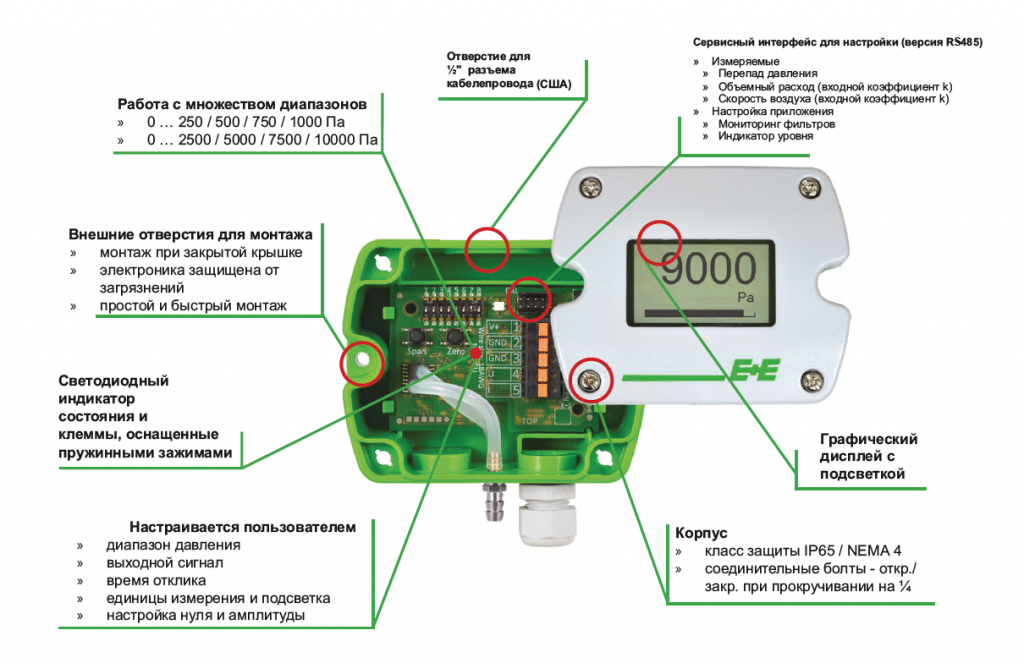

Приборы серии EE600 разработаны специально для применения в системах вентиляции, обогрева и кондиционирования, а также в сфере автоматизации зданий. Идеально подходят для использования в вентиляционных системах и системах кондиционирования воздуха, или для наблюдения за системами фильтрации. Приборы могут работать как в воздушной среде, так и в невоспламеняющихся и неагрессивных газах. Датчики оснащены функцией выбора диапазонов измерения и дополнительным графическим дисплеем.

  • Настройка выходного сигнала
  • Выбор диапазона измерений
  • Настройка нуля и амплитуды
  • Настройка времени отклика
  • Дисплей с включающейся и выключающейся подсветкой
  • Единицы измерения на выбор

Монтаж датчика дифференциального давления EE600

Быстрый и простой монтаж прибора благодаря корпусу с внешними отверстиями. Инновационный корпус прибора EE600 позволяет быстро и просто произвести его монтаж. Специальные внешние отверстия позволяют установить датчик при закрытой крышке корпуса, защищая электронику устройства от пыли и грязи.

Также облегчает установку возможность электрического подсоединения клемм, оснащённых пружинными зажимами.

  • Прочный корпус IP65 / NEMA 4
  • Легкая установка на крышку с помощью винтов Bajonet
  • Разъем для ½ кабелепровода

ПРИМЕНЕНИЕ

СИСТЕМЫ ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ
ПРОИЗВОДСТВЕННЫЕ ЦЕХА
ЧИСТЫЕ КОМНАТЫ
БИЗНЕС ЦЕНТРЫ
