Сравнение расходомеров MAG X2 (ARKON) с ИРВИКОН СВ-200

Категория: Расход

07.12.2011

«Полтраф СНГ» - дочерняя компания и эксклюзивный представитель швейцарского завода производителя TRAFAG AG (www.trafag.com) и поставщик высококлассных контрольно-измерительных приборов для ответственных и тяжёлых промышленных применений.

Подробные спецификации и описания: каталог расходомеры

В соответствии с Правилами пользования системами коммунального водоснабжения и канализации в Российской Федерации для учета объемов отпущенной абоненту питьевой воды используются средства измерений, внесенные в государственный реестр, по прямому назначению, указанному в их технических паспортах. В настоящее время в Госреестре России зарегистрировано и сертифицировано более 500 видов приборов учета.

Для учета воды используются расходомеры и счетчики воды (горячей и холодной), которые можно разделить на тахометрические, электромагнитные, ультразвуковые, вихревые.

Расходомер воды Аркон ВеликобританияЭлектромагнитные расходомеры (примером является MAGX2 производства «Arkon») - принцип действия основан на законе магнитной индукции Фарадея. Проходящая через электромагнитную катушку жидкость (в нашем случае - вода) играет роль подвижного сердечника и индуцирует ток в катушке, пропорциональный скорости движения.

Счетчики классифицируют по четырем классам точности: А, В, С, D. Самые простые - класса А, самые высокоточные - класса D.

В Великобритании в связи с повышенными требованиями к счетчикам вводятся приборы класса D, диапазон расхода которых расширен в сторону малых значений. Они позволяют регистрировать такие малые значения расхода, как 10 л/ч, возникающие вследствие утечек или протечки кранов.

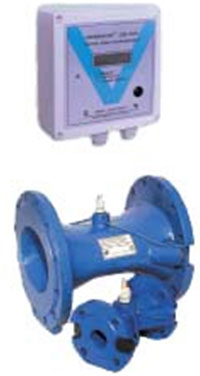

Ультразвуковые расходомеры (примером является ИРВИКОН СВ-200 производство «ИРВИС» Российская Федерация) используют Расходомер Ирвикон св 200 разную скорость прохождения звуковых волн в движущемся потоке жидкости (в направлении потока и в противоположном направлении). Датчики устанавливаются в трубе под углом к перпендикулярной оси трубы и в одной плоскости с продольной осью трубы. По разности времени прохождения ультразвукового сигнала отдатчика к датчику по направлению потока и в противоположном направлении определяется скорость движения воды. Выделяют также ультразвуковые счетчики с доплеровскими и корреляционными преобразователями.

Выбор приборов учета

Основные характеристики общих типов приборов учета воды, которые могут применяться в водопроводно-канализационном хозяйстве, приведены в таблице.

 Поданным ГНЦ РФ ОАО "НИИТеплоприбор", почти 70% счетчиков воды имеют погрешность измерения более 5%. Очевидно, что с ростом тарифов на воду будут расти и ужесточаться требования к точности измерения. Наибольший потенциал в этом отношении имеют ультразвуковые и электромагнитные счетчики воды.

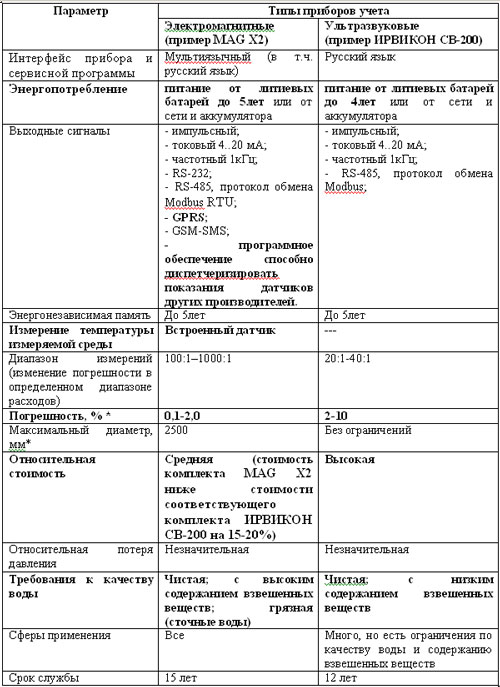

Таблица сравнение расходомеров воды

* Типовое значение.

Преимущества и недостатки приборов учета расхода

Чтобы понять какой прибор лучше всего подходит изучив свойства в таблице выше, давайте заглянем в следующую сравнительную таблицу .

Тип прибора учета

Преимущества

Недостатки

Электро-магнитные

Отсутствие движущихся частей и незначительные потери давления; проверенная и отработанная технология, существующие конструкции относятся к 5-му поколению; превосходная точность и повторяемость измерений при среднем уровне затрат; обычный диапазон измерений составляет от 400:1 до 1000:1*, что делает их удобными в измерении расходов жидкостей, движущихся с малой или высокой скоростью в трубопроводах любого диаметра; высокая надежность, возможность измерения расходов в обоих направлениях; требует редкого технического обслуживания; незначительно подвержены влиянию турбулентных искажений; требуют прямого участка протяженностью в 5-10 диаметров до и после счетчика; простота подключения к электронным системам снятия показаний; применимы практически в любых условиях измерения расходов воды

Для обеспечения точности измерения труба должна оставаться наполненной жидкостью; приборы большого диаметра могут быть дорогостоящими; большинство разновидностей требуют подключения к источнику переменного тока; требуют принятия дополнительных мер предосторожности при монтаже на трубах с катодной защитой; применение для измерения расходов воды с очень низкой электропроводимостью может потребовать внесения определенных изменений в конструкцию

Ультра-звуковые

Отсутствие движущихся частей; незначительные потери давления; хорошо проработаны конструкции, применяемые в обрабатывающих отраслях промышленности для измерения расходов жидкостей в трубах малого диаметра; высокая точность при умеренной цене; обычный диапазон измерений составляет 100:1, но сложно измерить низкие скорости потока жидкости; незначительное техническое обслуживание; в целом надежды, хотя чаще всего из строя выходят излучатели ультразвуковых колебаний; простота подключения к электронным системам снятия показаний; имеются переносные разновидности с питанием от аккумуляторов, монтируемые на наружной поверхности трубы

Высокая чувствительность к любым турбулентным искажениям; могут требовать длинного прямого участка (большое количество диаметров) до и после счетчика для обеспечения указанных рабочих характеристик в зависимости от гидравлического режима на конкретном объекте; чувствительность к качеству воды, сигнал может «выпадать» при повышении мутности; стабильная работа в течение длительных периодов времени при условии неизменного состояния внутренней поверхности трубы; при сужении внутреннего диаметра трубы со временем могут возникать ошибки; большинство конструкций требует подключения к источнику переменного тока; трубопровод должен оставаться заполненным для обеспечения точности измерений

Выводы:

1. Очевидно, что использование ультразвукового расходомера ИРВИКОН СВ-200 более оптимально при средах с низкой электромагнитной проводимостью (углеводороды, спирты, кислоты), а также при диаметрах более 700мм.

2. Электромагнитный расходомер MAG X2 имеет более высокую степень точности и надежности, более конкурентоспособные характеристики, более современный интерфейс и программу диспетчеризации, стоимость комплекта MAGX2 ниже стоимости соответствующего комплекта ИРВИКОН СВ-200 на 15-20%.

Компания "Полтраф" поставляет высококачественную продукцию напрямую от производителя и не является посредником. Мы имеем конкурентоспособные цены, ниже на 10-15% цен основных конкурентов. Мы примем заказ и осуществим доставку до Вашего склада точно в установленный договоренностью срок, при необходимости в кротчайший срок. В рамках партнерской программы, мы подготавливаем наш склад для конкретных заказов.

Также необходимо отметить особые условия сотрудничества с польскими партнерами по предоставлению склада и возможностью быстрой отгрузки дифицитных позиций.

Вся продукция, поставляемая нашей компанией, сертифицирована и растаможена.

Перейти в каталог расходомеры
